Sur le montage précédent on ajoute une diode.

On observe le signal obtenu

aux bornes de la lampe.

Réglages de l'oscilloscope:

Durée de balayage : 5 ms/DIV

Sensibilité verticale : 5 V/DIV

 Rôle de la diode

La diode ajoute supprime convertie l'alternance  négative positive de la tension

Le signal obtenu est un signal  triangulaire sinusoidal alternatif continue de valeur maximale 0 volt 2,5 volts 5 volts 10 volts

Sur la photo du transformateur adaptateur

on observe 4 diodes.

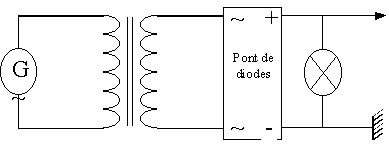

L’ensemble des quatre diodes et appelé un pont de diode. On réalise  le montage  et on observe la tension aux bornes de la lampe.

Réglages de l'oscilloscope:

Durée de balayage : 5 ms/DIV

Sensibilité verticale : 5 V/DIV

Rôle du pont de diode :

Rôle du transformateur

Rôle du pont de diodes

Rôle du condensateur
